ワイヤーカッター

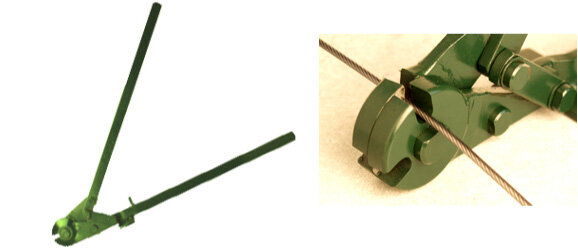

手動式ワイヤーカッター NKLシリーズ
非鉄線材から合金鋼線材まで切断できる幅広いワイヤーカッターです。
せん断方式を採用しているため、直角に近い形で切断できます。特にピアノ線、硬鋼線及びPC鋼線等の硬いワイヤー切断に最適です。
用途
- 線材、PC鋼線、ピアノ線、OT線、角線などの切断に適したワイヤーカッターです。
特長
- 鋼棒は勿論、引張り強度2,000N/mm2級のピアノ線、硬鋼線、PC鋼線、撚り線、各種合金鋼オイルテンパー線等の硬いワイヤーの切断に最適です。
- 切断面は線の長手方向に対して直角にきれいに切断できる為、バット溶接時の突合せが容易で溶接部の強度アップにつながります。
- グラインダー切断に比べ、時間及び電気代の節約になります。
仕様
| 型式 | 最大被切断径（mm） | 刃溝径 | 重量 | 全長 | |
|---|---|---|---|---|---|
| 軟鋼 | 硬鋼 | ||||
| NKL－0 | Φ0～6 | Φ0～5 | Φ6 | 2kg | 520mm |
| NKL－1 | Φ0～8 | Φ0～6 | Φ8 | 3kg | 640mm |
| NKL－2 | Φ3～10 | Φ3～8 | Φ10 | 6.5kg | 850mm |
| NKL－3 | Φ3～13 | Φ3～10 | Φ13 | 8.5kg | 1,080mm |

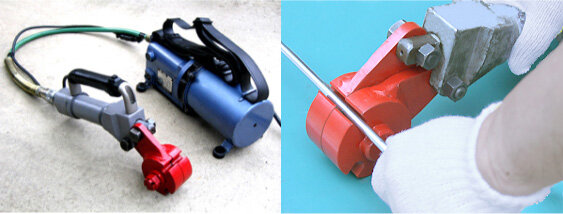

油圧式ワイヤーカッター NKHシリーズ
太物の線材、PC鋼線、ピアノ線、OT線などの切断に適したワイヤーカッターです。
特長
- 鋼棒は勿論、引張り強度2,000N/mm2級のピアノ線、硬鋼線、PC鋼線、撚り線、各種合金鋼オイルテンパー線等の太物の硬いワイヤーの切断に最適です。
- 切断面は線の長手方向に対して直角にきれいに切断できる為、バット溶接時の突合せが容易で溶接部の強度アップにつながります。
- グランダー切断に比べ、時間の節約になります。
仕様
| 型式 | 最大被 切断径 |
刃溝径 | 刃重量 | ヘッド外径 | 最小受注単位 |
|---|---|---|---|---|---|
| NKH－3 | Φ8mm | Φ13mm | 2.5kg | 80mm | 3個 |
| NKH－4 | Φ13mm | Φ16mm | 4.0kg | 100mm | 3個 |
| NKH－4'1/2 | Φ16mm | Φ20mm | 4.5kg | 110mm | 3個 |
| NKH－5 | Φ18mm | Φ26mm | 6.0kg | 160mm | 3個 |

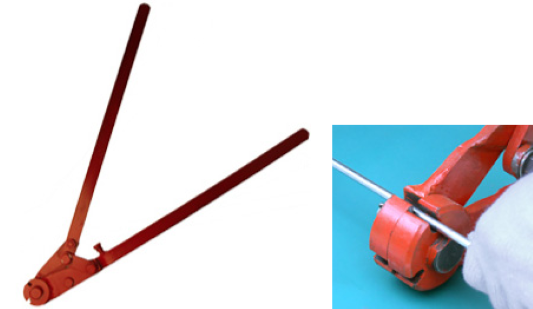

手動ロープカッター NKWシリーズ
ワイヤロープ、撚り線、アルム線、軟銅線、軟鋼線などの切断に適したワイヤーカッターです。
特長
- 独自の刃形状と特殊構造により余計な力を必要とせず、無理なく切断することが出来ます。
- 全鋼鉄製特殊材を使用しており、さらに各部の熱処理により非常に強靭です。
- 麻芯や鉄芯のあるケーブルも切断可能です。
- 切断面がきれいで後の作業工程がスムーズに行えます。
仕様
| 型式 | 最大被 切断径 |
刃溝径 | 重量 | 全長 |
|---|---|---|---|---|
| NKW－0 | Φ8mm | Φ8mm | 3kg | 520mm |
| NKW－1C （ヒゲ切） |
Φ8mm | Φ8mm | 3.3kg | 640mm |
| NKW－1 | Φ10mm | Φ10mm | 3.3kg | 640mm |
| NKW－2 | Φ14mm | Φ14mm | 8kg | 930mm |
| NKW－3 | Φ16mm | Φ16mm | 10kg | 1,120mm |
| NKW－4 | Φ20mm | Φ20mm | 20kg | 1,420mm |
