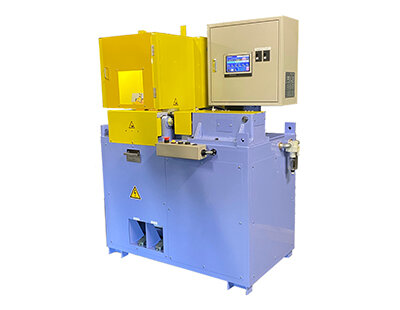

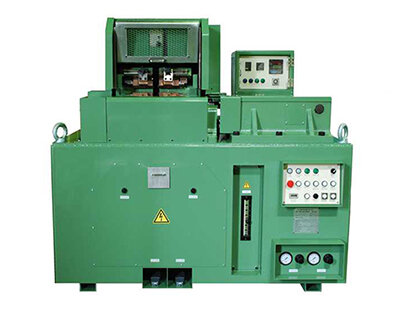

加熱圧接機
CATEGORY
抵抗溶接機
加熱圧接機は、伸線機の高速化によって優れた接続性能を要求される銅の線材、および特に接続が困難だと言われる高炭素鋼の線材に主としてご使用いただいておりますが、その他広範囲の材質にも適用性があり、異種金属の接続など多岐にわたるお客様のニーズに対応しております
適用材料
鉄鋼系
- PC鋼線・バネ用線材などの高炭素鋼線
- 各種ステンレス線材
- 各種溶接棒用線材
- 合金鋼線材
- PC鋼撚り線
- スチールタイヤコード
非鉄系
- 電気伝導用銅線材
- 電気伝導用無酸素銅線材
- 電気伝導用平角材
- 黄銅線材
- 各種撚り線の接続
- 異種金属材同士の接続
特長
- 加熱圧接方式は、従来のアプセットバット溶接方式と異なり、接合性能を大幅に改良した溶接方法です。
- 2段加圧方式を採用しているため、接合部の品質が安定しています。
- 高炭素鋼線材では、接合部に脱炭層がほとんど生成されないため、伸線工程で断線の心配がありません。
- 銅線材では、酸化スケールなどの巻き込みがなく、良好な接合部となります。
- 接合部のバリはペンチで簡単に取れ、仕上げ作業も短時間で行えます。
- 高炭素鋼及び合金鋼線材においては、赤外線式自動焼鈍装置（オプション）を使用することによって、より安定した接合部が得られます。
仕様
鉄鋼用 Ferrous（For Steel Wire and Rod）
| 型 式 Model No |
接続能力 Welding Capacity （mm） |
定格容量 Rated Capacity （kVA） |
最大容量 Max．Capacity （kVA） |
外形寸法 Dimension W×D×H（mm） |
重量 Weight （Kg） |
|---|---|---|---|---|---|
| BSH－0 | Φ0.09～0.16 | 0.019 | 0.03 | 460×330×500 | 25 |
| BSH－1 | Φ0.6～2.6 | 0.42 | 1.34 | 400×250×510 | 45 |
| BSH－5 | Φ1.0～6.0 | 0.9 | 3.0 | 500×500×850 | 200 |
| BSH－10 | Φ3.0～10.0 | 4.4 | 7.0 | 1,150×650×1,400 | 850 |
| BSH－15 | Φ5.0～18.0 | 25.3 | 40.0 | 1,700×980×1,500 | 2.000 |
| BSH－30 | Φ15.0～30.0 | 48 | 770 | 1,900×1,600×1,800 | 3,200 |
銅線用（For Copper Wire and Rod）
| 型 式 Model No |
接続能力 Welding Capacity （mm） |
定格容量 Rated Capacity （kVA） |
最大容量 Max．Capacity （kVA） |
外形寸法 Dimension W×D×H（mm） |
重量 Weight （Kg） |
|---|---|---|---|---|---|
| BFH－1 | Φ0.6～2.6 | 1.0 | 3.0 | 500×350×600 | 70 |
| BFH－5 | Φ1.0～7.0 | 6.3 | 20.0 | 550×610×850 | 250 |
| BFH－10 | Φ3.0～10.0 | 12.8 | 41.0 | 1,150×650×1,400 | 800 |
| BFH－19 | Φ8.0～19.0 | 110.0 | 447.0 | 1,700×1,200×1,500 | 2,300 |
| BFH－25 | Φ12.0～25.0 | 257.0 | 470.0 | 1,750×1,900×1,800 | 3,500 |
黄銅用（For Brass Wire and Rod）
| 型 式 Model No |
接続能力 Welding Capacity （mm） |
定格容量 Rated Capacity （kVA） |
最大容量 Max．Capacity （kVA） |
外形寸法 Dimension W×D×H（mm） |
重量 Weight （Kg） |
|---|---|---|---|---|---|
| BFS－5 | Φ1.0～7.0 | 6.3 | 20.0 | 550×610×850 | 250 |
| BFS－10 | Φ3.0～12.0 | 18.7 | 30.0 | 1,300×750×1,400 | 1,000 |
| BFS－18 | Φ8.0～16.0 | 83.0 | 153.0 | 1,700×980×1,500 | 2,000 |
| BFS－30 | Φ16.0～25.0 | 257.0 | 470.0 | 1,750×1,900×1,800 | 3,500 |
銅撚り線用（For Copper Stranded Wire）
| 型 式 Model No |
接続能力 Welding Capacity （mm2） |
定格容量 Rated Capacity （kVA） |
最大容量 Max．Capacity （kVA） |
外形寸法 Dimension W×D×H（mm） |
重量 Weight （Kg） |
|---|---|---|---|---|---|
| BFY－5 | 2～22 | 6.3 | 20.0 | 550×610×850 | 250 |
| BFY－8 | 14～150 | 48.0 | 154.0 | 1,300×750×1,400 | 1,100 |
| BFY－19 | 80～400 | 110.0 | 447.0 | 1,700×1,200×1,500 | 2,300 |
| BFY－30 | 150～640 | 257.0 | 470.0 | 1,750×1,900×1,800 | 3,500 |
アルミニウム用 （For Aluminium Wire and Rod）
| 型 式 Model No |
接続能力 Welding Capacity （mm） |
定格容量 Rated Capacity （kVA） |
最大容量 Max．Capacity （kVA） |
外形寸法 Dimension W×D×H（mm） |
重量 Weight （Kg） |
|---|---|---|---|---|---|
| BL－5 | Φ1.0～7.0 | 6.3 | 20.0 | 550×610×850 | 250 |
| BL－10 | Φ5.5～12.0 | 10.4 | 33.0 | 1,150×650×1,400 | 850 |
| BL－16 | Φ10.0～16.0 | 22.0 | 70.0 | 1,300×750×1,400 | 1,000 |
| BL－19 | Φ14.0～20.0 | 41.0 | 130.0 | 1,700×980×1,500 | 2,000 |
| BL－30 | Φ16.0～30.0 | 257.0 | 470.0 | 1,750×1,900×1,800 | 3,500 |
