アプセットバット溶接機

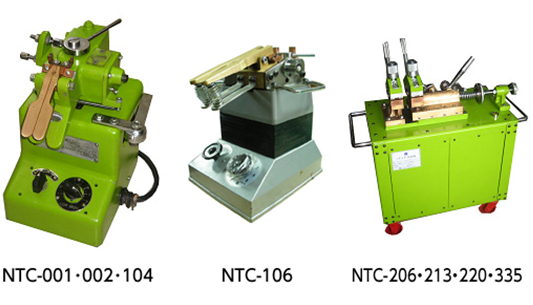

一般用 台湾製バット溶接機
本機は鋼、銅, 真鍮、アルミニウム、ステンレスその他各種 金属の線材、棒材、板材等の突合せ溶接に使用されます。
納期：受注後1.5～2ヶ月
仕様
| 型式 TYPE |
最大容量 MAX.CAPACITY |
定格容量 RATED CAPACITY |
溶接能力 WELDING CAPACITY |
機械寸法 OUTSIDE DIMENSION |
機械重量 WEIGHT |
||||
|---|---|---|---|---|---|---|---|---|---|
| 入力 INPUT |
使用率 DUTY CYCLE |
使用率50％ DUTY CYCLE50% |
軟（硬）鋼線 STEEL WIRE |
銅線 COPPER WIRE |
正面 WIDTH |
奥行き LONGITUDE |
高さ HEIGHT |
||
| kVA | ％ | kVA | Φmm | Φmm | mm | mm | mm | kg | |
| NTC－001 | 5 | 2 | 1 | 0.2－1.5 | 0.2－1.0 | 163 | 205 | 265 | 12 |
| NTC－002 | 10 | 2 | 2 | 0.5－2.6 | 0.5－1.8 | 163 | 205 | 265 | 12 |
| NTC－104 | 20 | 2 | 4 | 1.5－4.0 | 1.2－2.6 | 208 | 273 | 405 | 30 |
| NTC－106 | 25 | 3 | 6 | 2.6－6.0 | 2.6－5.0 | 290 | 340 | 443 | 50 |
| NTC－206 | 25 | 3 | 6 | 3.0－6.0 | 2.6－5.0 | 700 | 415 | 1025 | 150 |
| NTC－213 | 55 | 3 | 13 | 4.0－10.0 | 4.0－6.0 | 700 | 415 | 1025 | 207 |
| NTC－220 | 75 | 5 | 20 | 5.0－15.0 | 5.0－7.0 | 700 | 415 | 1025 | 207 |
| NTC－335 | 90 | 8 | 35 | 6.0－20.0 | 6.0－10.0 | 840 | 500 | 1385 | 390 |
電圧 VOLTAGE：200/220V (NTC-002型のみ 100Vに変更可能）
周波数 FREQUENCY：50/60Hz
※上記の代表機種以外にもご要望に応じます
※本仕様は予告なしに内容を変更する事がありますのでご了承下さい。

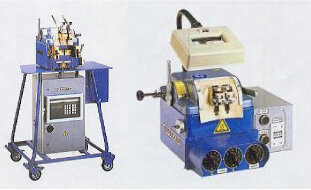

ドイツ製バット溶接機（ストレッカー社製）
ストレッカー社のバット溶接機は鋼、銅、黄銅及びアルミニウムの各種線材、棒材及び板材等の突合せ溶接に使用されます。
特長
- 細線から太線まで線材を正確、かつ均一に溶接できます。
- 溶接条件を正確に設定でき、同線径での繰り返し溶接が可能です。
- 鋼線用溶接機にはオプションでLNV-V12型自動焼鈍装置が付けられます。
- 細線用溶接機には作業を容易にするため、オプションで拡大鏡及びライトが付けられます。
仕様
| 項目＼型式 | 00F | OF | 0 | 1／0 | 1 | 1a | 2a | 2b | 3a | 3b | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格電気容量 (kVA) |
0.3 | 0.3 | 0.5 | 1.0 | 2.0 | 4.0 | 12.0 | 20.0 | 40.0 | 80.0 | |
| 溶接能力（線径mm) | |||||||||||
| 鉄及び 鋼線 |
0.10－0.5 | 0.15－1.5 | 0.4－2.5 | 0.5－5.0 | 0.8－7.0 | 1.5－9.0 | 3－13 | 5－16 | 8－18 | 8－20 | |
| 銅線 | 0.10－0.5 | 0.30－1.0 | 0.4－1.8 | 0.5－2.5 | 0.8－4.0 | 1.5－5.0 | 3－9 | 4－10 | 5－12 | 6－14 | |
| 黄銅線 | 0.12－0.5 | 0.20－1.0 | 0.4－1.8 | 0.6－4.0 | 1.0－6.0 | 1.5－8.0 | 3－11 | 5－14 | 8－16 | 8－18 | |
| アルミ線 | 0.8－2.0 | 0.9－4.0 | 1.5－6.0 | 2.5－8.0 | 4－11 | 6－14 | 8－16 | 8－18 | |||
| 焼鈍装置NV型、LNV型 焼鈍距離(mm) | |||||||||||
| 固定 （NV型） |
22 | 22 | 22 | 55 | 55 | 70 | 155 | 155 | 190 | 190 | |
| 可変 （LNV型） |
29－59 | 29－59 | 29－89 | 57－168 | 57－168 | 57－224 | 100－300 | 100－300 | 130－410 | 130－410 | |
| 焼鈍装置NV型、LNV型 重量（kg） | |||||||||||
| 固定 （NV型） |
27 | 27 | 27 | 30 | 32 | 68 | 260 | 270 | 500 | 615 | |
| 可変 （LNV型） |
29 | 29 | 29 | 37 | 39 | 78 | 295 | 305 | 580 | 710 | |
